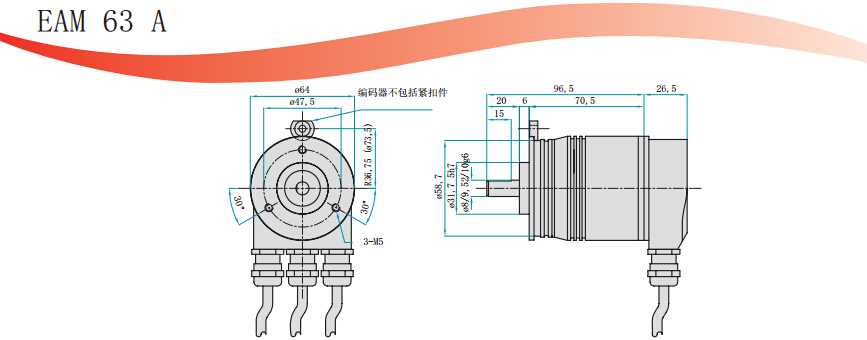

通过PROFIBUSDP可实现功能：

在循环数据交换中，获得编码器角位置

设置每转分辨率和圈数

设置默认的增量计数方向

实现复位操作(设置一个编码器的特定值)

读出诊断状态

获得设备级提供的代码信息

设备级可实现：

显示0N/0FF状态 显示总线设备活动状态 设定设备地址

如果需要，在总线上接入终端电阻 改变计数方向

要在一个网络上安装PR0FIBUS编码器，必须执行配置PROFIBUSDP从站的标准步骤。操作步骤如下：

1. 在主站上授权从站(参见相应的章节）

2. 将编码器接入PR0FIBUS网络中，在终端或中部取决于该设备在总线上所占据的物理位置

3. 直接设置从站地址(在网络上地址必须是唯一的，这个选择同第1步骤一样）

4. 主站边准备工作，启动PR0FIBUS网络工作

在编码器背面(见图）有一个LED监视窗口 该设备操作状态通过两个LED窗口显示 只要有电源，绿灯一直亮着

PR0FIBUS主站和编码器之间循环数据交换，红灯熄灭

在剖面图（如图A)中，有2个终端线跳线开关和8个设备地址跳线开关。在图示的配置中，2个终端线触点设置到OFF,编码器不是 总线的终端，即终端电阻未短路。

8个跳线开关选用7位来设定从站地址，因为在一个PR0FIBUS总线中所能连接的设备最多是126个。

触点8是LSB而触点2是MSB。

第八个触点（1)用来倒置编码码值。
网络连接

为了把编码器连接到PROFIBUS网络，用总线罩壳把电缆接入到 编码器内部(在某些情况，只用2个电缆连接器)。

通常，第一个电缆连接头用于连接总线，第二个电缆连接头用 于连接网络，第三个给编码器供电(如果通过PROFIBUS网络不 能给编码器供电，用RS-485双绞线供电）。
接线盒的使用

注意：

要在PROFIBUSDP主站上设置参数和配置从站，必须用编码器 提供的“Exx_0599.gsd”文件。这个文档可以在我们公司网站 www.Eltra.it下载。
